Das ist Atmoxchange

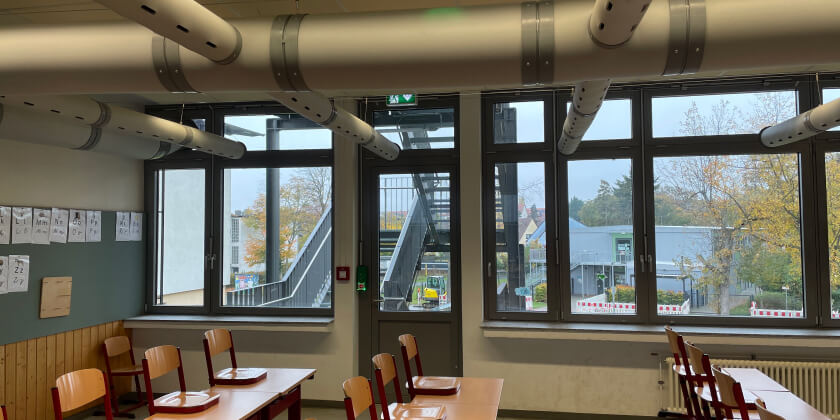

Funktionalität / Wirksamkeit
AtmoXchange ist eine dezentrale raumlufttechnische Anlage, die virenbelastete Luft effektiv absaugt, durch ein Rohrsystem nach außen abführt und für eine Frischluftzufuhr in Innenräumen sorgt. Durch die konstante Reinigung der Luft sinkt das Risiko, sich mit Corona-Viren oder anderen Krankheitserregern anzustecken. So leistet AtmoXchange einen wichtigen Beitrag zum Infektionsschutz in Innenräumen.
In einer Strömungssimulation des TÜV SÜD wurde die Wirksamkeit der Anlage nachgewiesen: Die CO2-Konzentration der Innenräume ist durchgängig <1.000 ppm und entspricht der Klassifikation IDA 2 nach ÖNORM EN 13779. In der TÜV-Simulation wurde unter Idealbedingungen IDA 1 erreicht. Zudem nutzt das System den thermischen Quelllufteffekt, bei dem die Aerosole durch die aufsteigende warme Luft mitgenommen werden.
AtmoXchange erfüllt die VDI-Kriterien für mobile Raumluftreiniger: 4-facher Luftaustausch pro Stunde, CO2-Gehalt <1.000 ppm, behagliches Raumklima sowie eine geringe zusätzliche Geräuschimmission von <35 dB(A).
Das System wird über eine herkömmliche 220 Volt-Steckdose betrieben, es ist wartungsarm und funktioniert ohne jegliche Luftfilter. AtmoXchange trägt zudem eine CE-Kennzeichnung.
AtmoXchange kann individuell an jeden Raum angepasst werden und ist dadurch besonders effektiv: Kontinuierliches Zuströmen frischer Außenluft über die gesamte Fläche für maximale Sicherheit.

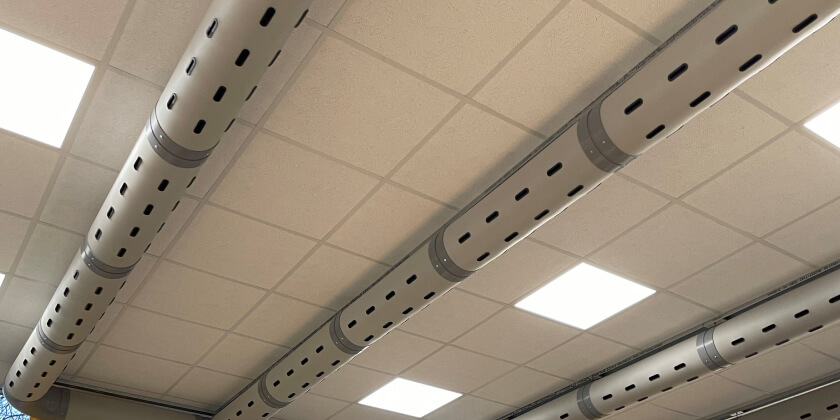

Bauteile und Komponenten
AtmoXchange besteht vollständig aus standardisierten Komponenten. Die Rohrleitungen sind aus einem PE-Spezialschaumstoff mit B2-Qualität gefertigt. Durch den Einsatz von PE-Schaumstoff ist die Lüftungsanlage besonders leicht und lässt sich einfach ein- und rückbauen. Die eingesetzten Materialien haben keine relevante Brandlast. Für die Ab- und Zuluft wird jeweils eine Glasscheibe durch eine ersetzt.
Der 24 Volt Axial-Ventilator mit einer Leistungsaufnahme von 175 Watt wird vormontiert in einem Gehäuse von innen an der Makrolon®-Scheibe angebracht und hat standardmäßig einen regelbaren, programmierten Volumenstrombereich von bis zu 3000 Kubikmeter pro Stunde.
Der Ventilator wird mit Hilfe eines hochauflösenden Differenzdruckreglers gesteuert. Die Raumdruckregelung der Baureihe HPS sorgt für einen kontinuierlichen Volumenstrom.
Die Verteiler und Formteile (Bogen, Rohrstücke, T-Stücke, Muffen und Enddeckel) werden an, in und am Ende der Rohrleitung angebracht. Sie bestehen aus PPs (thermoplastischer Kunststoff, schwer entflammbar) mit einer Brandschutzklasse B1 nach DIN 4102-1/DIN EN 13501-1.

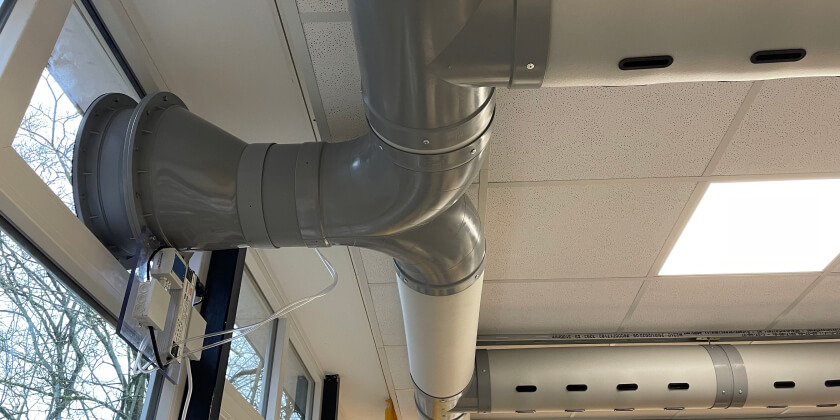

Einbau und Montage
Das AtmoXchange-Lüftungssystem lässt sich an nahezu allen bauseits vorhandenen Decken wie beispielsweise Putz oder Beton, Holz oder Gipskarton, Akustik oder OWA-Decken und Wänden befestigen. Voraussetzung ist, dass Decken und Wandmaterialien tragfähig sind, damit Dübel und Montagematerialien fachgerecht angebracht werden können.
Der Ventilator wird mit einer auf Maß vorgefertigten Makrolon®-Ersatzscheibe direkt in die Fensteröffnung gesetzt. Leichte Metallschienen und speziell entwickelte Halterungen vereinfachen die Montage. Der große Vorteil unseres Montagesystems ist, dass kein Eingriff in die vorhandene Bausubstanz nötig ist, zudem müssen die Räume nicht speziell vorbereitet werden. So verursacht der Einbau von AtmoXchange keinen Lärm oder Schmutz.
